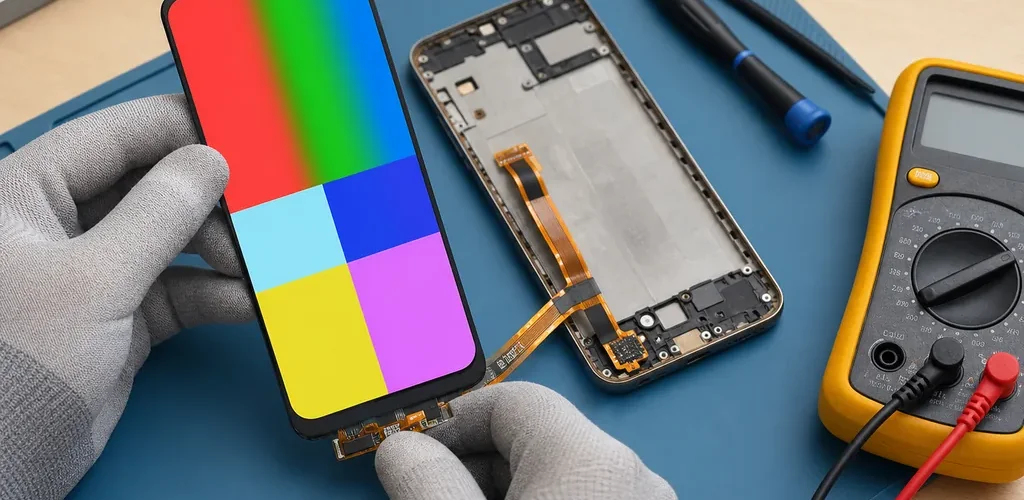

تست فلت و نمایشگر گوشی پیش از نصب؛ چکلیست تصویر، تاچ و ضمانت
نمایشگر تازه ممکن است پیش از نصب نهایی سالم به نظر برسد، اما یک پیکسل معیوب، لمس ناقص یا فلت آسیبدیده بعد از چسباندن دردسرساز شود. از طرف دیگر، روشن نشدن قطعه همیشه به معنی خرابی آن نیست؛ کانکتور کثیف، باتری کمشارژ، ناسازگاری مدل یا ایراد برد نیز میتواند همان نتیجه را ایجاد کند. هدف این راهنما، ساختن یک روال تست قابل تکرار پیش از برداشتن برچسبها و چسباندن قطعه است.
پیش از تست، مدل و شرایط ضمانت را کنترل کنید
کد دقیق گوشی را از تنظیمات، برچسب دستگاه یا برد ثبت کنید. نامهایی مانند A52، Redmi Note یا iPhone بهتنهایی کافی نیستند؛ نسخه 4G و 5G، منطقه عرضه، نوع کانکتور و پنل میتواند متفاوت باشد. سپس فاکتور و شرایط مهلت تست را بخوانید. بسیاری از فروشندگان فقط قطعهای را میپذیرند که چسبانده، خم، خشدار یا فاقد برچسب محافظ نشده باشد.
پیش از شروع این موارد را آماده کنید:
- محیط تمیز، روشن و بدون الکتریسیته ساکن؛
- ابزار بازکردن مناسب همان مدل و سینی نگهداری پیچها؛
- باتری دستگاه با شارژ کافی و بردی که عیب آن تا حد ممکن مشخص شده است؛
- الگوی رنگ و شبکه تست لمس؛
- نمایشگر قدیمی یا قطعه سالم مرجع، اگر در دسترس است.
بازکردن گوشی میتواند به باتری، آببندی و فلتهای پنهان آسیب بزند. اگر تجربه یا ابزار مناسب ندارید، تست را به تعمیرکار بسپارید. صفحه تعمیرات موبایل بارساپارت مسیر مرتبط برای بررسی تخصصی است.
بازرسی ظاهری فلت و پنل، پیش از اتصال
قطعه را از لبهها بگیرید و روی فلت یا سطح پنل فشار ندهید. زیر نور مستقیم و ترجیحاً بزرگنمایی، مسیر فلت را از محل خروج از پنل تا کانکتور دنبال کنید. موارد زیر باید بررسی شوند:
- تاخوردگی تیز، پارگی، بریدگی یا جداشدن لایههای فلت؛
- پین کج، آلودگی، چسب یا اثر اکسید روی کانکتور؛
- ترک شیشه، لبپریدگی لبه OLED یا فشار نقطهای روی پشت پنل؛
- آسیب مسیرهای بسیار باریک در ناحیه اتصال فلت به پنل؛
- تطابق جای دوربین، اسپیکر، حسگرها و سوراخهای فریم با قطعه قبلی.
وجود شماره مشابه روی بستهبندی کافی نیست. شکل کانکتور، محل خم فلت، طول کابل و چیدمان قطعه را با نمونه قبلی و کد مدل مقایسه کنید. برای آشنایی با نشانههای خرابی انواع فلت، مقاله تشخیص خرابی فلت، کانکتور و برد نیز مفید است.

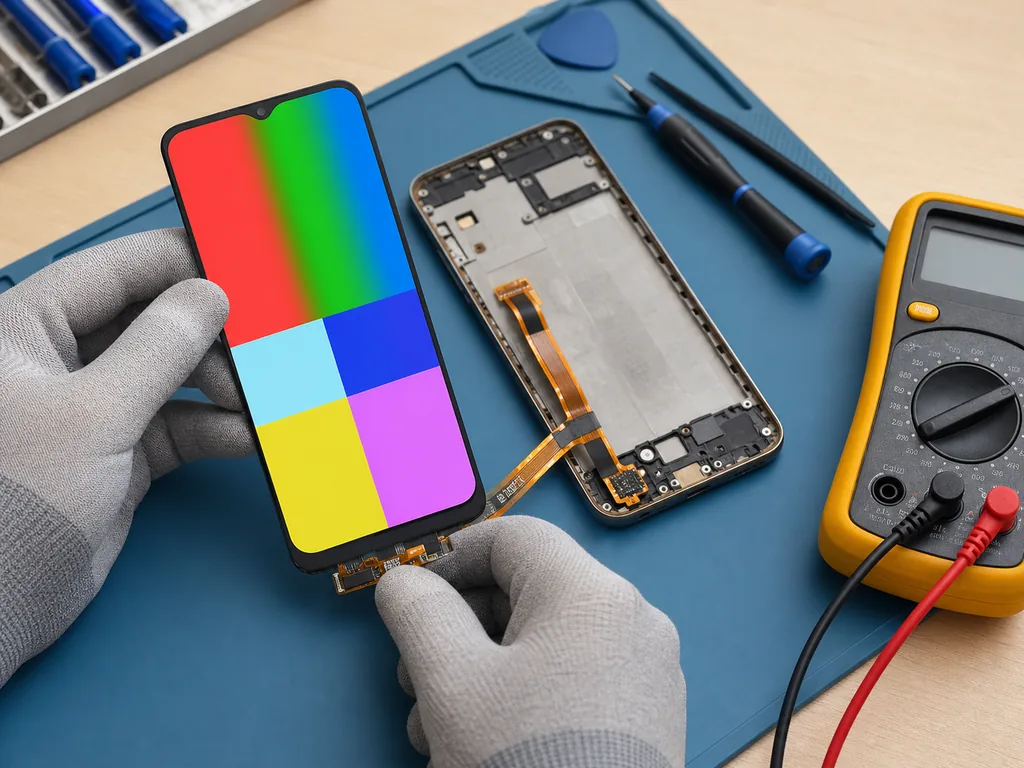

اتصال موقت نمایشگر چگونه انجام میشود؟
رویه ایمن این است که گوشی خاموش باشد و پیش از دستزدن به کانکتور نمایشگر، اتصال باتری قطع شود. نمایشگر را روی سطح عایق و بدون فشار قرار دهید؛ سپس کانکتور را دقیقاً هممحور کنید و با فشار عمودی و کنترلشده جا بزنید. اتصال کج میتواند پینها را بخواباند یا سوکت برد را جدا کند.
پس از اتصال نمایشگر، باتری را وصل و گوشی را روشن کنید. برای تست موقت، فلت نباید در زاویهای تیز خم شود یا زیر وزن دستگاه بماند. قطعه را از قاب آویزان نکنید. اگر صفحه روشن نشد، چند بار کانکتور را در حالت باتری متصل فشار ندهید؛ دستگاه را خاموش، باتری را جدا و سپس اتصال را دوباره بررسی کنید.
در گوشیهایی که قطعات دیگری مانند سنسور مجاورت، فلت کلید یا مجموعه اسپیکر برای بوت یا عملکرد کامل لازماند، راهنمای همان مدل تعیین میکند کدام اتصالات باید موقتاً برقرار باشند.
تست تصویر؛ فقط روشنشدن کافی نیست
بعد از بوت، روشنایی را در چند سطح بررسی کنید و تصاویر تمامصفحه سفید، سیاه، خاکستری، قرمز، سبز و آبی نمایش دهید. هر رنگ نوع متفاوتی از عیب را آشکار میکند:
- سفید: لکه، تیرگی، اختلاف دمای رنگ و یکنواخت نبودن نور؛
- سیاه: نشت نور در LCD یا پیکسلهای روشن در OLED؛
- خاکستری: هاله، باندینگ و اختلاف روشنایی بخشها؛
- رنگهای اصلی: پیکسل معیوب، خط عمودی یا کانال رنگی ناقص.
صفحه را در زاویههای معمول استفاده ببینید، اما فلت را نکشید. لرزش تصویر، خاموشی لحظهای، خطوط یا تغییر رنگ میتواند از پنل، فلت، اتصال یا مسیر برد باشد. برای تشخیص، قطعه مرجع و بررسی کانکتور اهمیت دارد.
تست تاچ، گوشهها و چندلمسی
یک شبکه رسم تمامصفحه باز کنید و با حرکت پیوسته، تمام ردیفها و ستونها را پوشش دهید. خط باید بدون پرش یا شکست ثبت شود. سپس این آزمونها را انجام دهید:
- تایپ سریع روی صفحهکلید و کنترل حروف کناری؛
- کشیدن آیکن در امتداد چهار لبه و گوشهها؛
- زوم دو انگشتی و آزمون تعداد لمس همزمان؛
- نگهداشتن طولانی، اسکرول آهسته و ژستهای ناوبری؛
- خاموش و روشن کردن صفحه و تکرار تست در چند سطح روشنایی.
لمس خودکار، نقطه مرده، ثبت جابهجا یا قطع لمس هنگام چندلمسی قابل قبول نیست. محافظ موقت ضخیم، رطوبت انگشت، نرمافزار یا اتصال ناقص نیز ممکن است نتیجه را تغییر دهد؛ بنابراین در صورت مشاهده ایراد، شرایط تست را یکبار کنترل و نتیجه را ثبت کنید.
حسگرها و قابلیتهای وابسته را فراموش نکنید
در بعضی مدلها تعویض مجموعه نمایشگر میتواند بر حسگر مجاورت، روشنایی خودکار، دوربین جلو، اسپیکر مکالمه یا اثر انگشت زیر صفحه اثر بگذارد. تماس آزمایشی برقرار کنید تا خاموششدن صفحه نزدیک گوش بررسی شود. روشنایی خودکار و دوربین جلو را نیز کنترل کنید.
برای اثر انگشت زیر نمایشگر، ابتدا از سازگاری فناوری پنل مطمئن شوید. بعضی قطعات اقتصادی ممکن است حساسیت یا دقت متفاوتی داشته باشند و برخی مدلها پس از تعمیر به کالیبراسیون یا رویه اختصاصی سازنده نیاز دارند. نتیجه باید پیش از چسباندن قطعه مشخص شود.
تست پیوستگی فلت چه زمانی معنی دارد؟
تست Continuity برای یافتن قطع مسیر در یک فلت قابل دسترس کاربرد دارد، اما روی هر مجموعه نمایشگر و هر جفت پین نباید بدون نقشه اجرا شود. بسیاری از خطوط داده از قطعات فعال و مدارهای حساس عبور میکنند و بوقزدن یا نزدن مولتیمتر بهتنهایی سلامت پنل را ثابت نمیکند.
اگر نقشه و نقاط دو سر مسیر مشخصاند، قطعه باید بدون تغذیه باشد و باتری جدا شود. پرابها نباید پینهای مجاور را اتصال کوتاه کنند. مقاومت نزدیک صفر در مسیر طراحیشده میتواند پیوستگی را نشان دهد؛ ولی مقدار مورد انتظار به مدار بستگی دارد. تعمیرکار برای نتیجه معتبر، اندازهگیری را با قطعه سالم و اطلاعات همان مدل مقایسه میکند.
خطاهای رایج هنگام تست نمایشگر
- روشنکردن دستگاه با کانکتور نیمهجا یا کج؛
- وصل و جداکردن فلت در حالی که باتری متصل است؛
- آویزانکردن پنل از فلت یا ایجاد خم ۱۸۰ درجه؛
- فشار دادن پشت OLED برای جا زدن کانکتور؛
- قضاوت سلامت فقط با نمایش لوگوی بوت؛
- نادیدهگرفتن گوشهها، چندلمسی، حسگر مجاورت و اثر انگشت؛
- برداشتن برچسبها یا چسباندن قبل از پایان همه آزمونها؛
- متهمکردن قطعه جدید بدون تست کانکتور، برد و قطعه مرجع.
شرایط مهلت تست و ضمانت را چگونه حفظ کنیم؟
شرایط فروشنده مقدم است، اما معمولاً باید نمایشگر بدون چسب، خطوخش، شکستگی، خم فلت یا برداشتن لیبل تست شود. شماره سریال و بستهبندی را نگه دارید و پیش از نصب نهایی از آزمون تصویر و لمس ویدئو بگیرید. اگر ایرادی دیده شد، دستگاه را خاموش کنید و برای اثبات عیب، قطعه را با فشار یا حرارت بیشتر آزمایش نکنید.
هنگام خرید از دسته تاچ و السیدی موبایل، کد مدل، نوع پنل، وجود فریم و شرایط مهلت تست هر محصول را جداگانه بخوانید. قیمت یا عنوان «اصلی» جای مشخصات فنی و ضمانت روشن را نمیگیرد.
چه زمانی قطعه آماده نصب نهایی است؟
قطعه زمانی آماده نصب است که تصویر در تمام رنگها یکنواخت، لمس در همه نقاط دقیق، چندلمسی پایدار و حسگرهای مرتبط فعال باشند. فلت و کانکتور باید بدون فشار و در مسیر طراحیشده قرار بگیرند. فریم نیز باید صاف، تمیز و عاری از باقیمانده چسب باشد.
روش چسباندن و زمان تثبیت به مدل و ماده مصرفی وابسته است. چسب زیاد میتواند وارد اسپیکر یا حسگر شود و چسب کم باعث بلندشدن صفحه خواهد شد. مقاله انتخاب چسب مناسب السیدی نکات تکمیلی دارد. پس از نصب نیز نباید مقاومت قبلی در برابر آب را بدون آزمون تخصصی قطعی دانست.
پرسشهای متداول
اگر نمایشگر لوگو را نشان دهد، سالم است؟
خیر. لوگو فقط روشنشدن اولیه را ثابت میکند. رنگها، روشنایی، لمس تمام نقاط، چندلمسی، حسگرها و پایداری تصویر باید جداگانه آزمایش شوند.
آیا میتوان فلت را هنگام روشن بودن گوشی جا زد؟
این کار ریسک اتصال کوتاه و آسیب کانکتور یا مدار را بالا میبرد. گوشی را خاموش و پیش از اتصال یا جداسازی فلت، باتری را از مدار خارج کنید.
خط روی صفحه حتماً از فلت است؟
نه. شکستگی داخلی پنل، کانکتور، فشار فریم یا مدار برد نیز میتواند خط ایجاد کند. مقایسه با قطعه سالم و بازرسی اتصال برای تشخیص لازم است.
چرا تاچ فقط در گوشهها کار نمیکند؟
ممکن است لایه لمس، اتصال، فشار فریم یا خود قطعه معیوب باشد. محافظ صفحه و تنظیمات نرمافزاری را نیز حذف کنید و آزمون شبکه را تکرار کنید.
آیا تست Continuity برای همه فلتها کافی است؟
خیر. این تست فقط پیوستگی مسیر مشخص را میسنجد و کیفیت تصویر، عملکرد آیسیهای پنل یا سازگاری قطعه را ثابت نمیکند.
نمایشگر سالم را چه زمانی میتوان چسباند؟
پس از تکمیل همه آزمونها، تأیید سازگاری، سلامت فلت و تخت بودن فریم. قبل از آن برچسبها و شرایط ضمانت را دستنخورده نگه دارید.
جمعبندی
تست موفق نمایشگر یک مرحله نیست؛ زنجیرهای از تطبیق مدل، بازرسی فلت، اتصال موقت ایمن، آزمون تصویر، لمس، حسگرها و کنترل شرایط ضمانت است. این روال هم از نصب قطعه معیوب جلوگیری میکند و هم مانع میشود ایراد برد یا کانکتور به اشتباه به نمایشگر نسبت داده شود. برای سنجش اقتصادی تعمیر نیز راهنمای تعمیر نمایشگر یا خرید گوشی دیگر میتواند تصمیم را کاملتر کند.
