علائم خرابی فلت گوشی سامسونگ؛ تشخیص تفاوت فلت، کانکتور و برد

وقتی تصویر گوشی سامسونگ قطع‌و‌وصل می‌شود، شارژ ناپایدار است یا کلید پاور پاسخ نمی‌دهد، فلت یکی از مظنون‌هاست؛ اما تنها مظنون نیست. همین نشانه‌ها ممکن است از کانکتور، سوکت شارژ، نمایشگر، باتری، نرم‌افزار یا مدار روی برد ایجاد شوند. بنابراین خرید قطعه پیش از عیب‌یابی می‌تواند فقط هزینه و احتمال آسیب دوم را بیشتر کند. این راهنما به کاربر و تعمیرکار کمک می‌کند نشانه‌ها را دسته‌بندی کنند و قبل از تعویض، مسیر خرابی را محدود کنند.

فلت گوشی سامسونگ چیست و چه وظیفه‌ای دارد؟

فلت یا FPC یک مدار چاپی انعطاف‌پذیر است که مسیرهای مسی، لایه عایق و معمولاً نقاط اتصال یا کانکتور دارد. وظیفه آن انتقال سیگنال، تغذیه یا فرمان میان بخش‌هایی است که نمی‌توان آن‌ها را با مسیرهای ثابت روی یک برد واحد به هم وصل کرد. ضخامت کم فلت اجازه می‌دهد از فضای باریک کنار باتری، زیر شیلد یا میان برد اصلی و قطعه جانبی عبور کند.

فلت را نباید با خود کانکتور یکی دانست. فلت مسیر انعطاف‌پذیر است؛ کانکتور محل اتصال آن به برد یا قطعه است. ممکن است مسیرهای فلت سالم باشند اما پین‌های کانکتور خم، آلوده یا از برد جدا شده باشند. برعکس، کانکتور می‌تواند سالم باشد ولی ترک ریز یا پارگی در مسیر فلت ارتباط را قطع کند.

در بعضی قطعات، مانند بسیاری از مجموعه‌های نمایشگر، فلت بخشی از خود ماژول است و جداگانه تعویض نمی‌شود. در مدل‌های دیگر، فلت بین برد اصلی و برد پایینی یا کلیدهای جانبی قطعه مستقلی است. تشخیص شماره فنی و ساختار همان مدل پیش از سفارش ضروری است.

رایج‌ترین انواع فلت در گوشی‌های سامسونگ

• فلت نمایشگر و تاچ: تصویر، فرمان لمس و گاهی خطوط مرتبط با حسگرهای مجموعه نمایشگر را به برد منتقل می‌کند. این فلت معمولاً همراه پنل عرضه می‌شود.
• فلت رابط برد اصلی و برد شارژ: ارتباط تغذیه، USB، میکروفن، آنتن یا سیگنال‌های کنترلی را میان Main Board و Sub Board برقرار می‌کند. نام بازاری آن می‌تواند «فلت مین»، «فلت اتصال» یا «فلت رابط» باشد.
• مجموعه برد یا فلت شارژ: بسته به مدل، درگاه USB، میکروفن پایین و اجزای دیگری روی یک برد کوچک قرار دارند و با فلت یا کانکتور به برد اصلی متصل می‌شوند.
• فلت پاور و ولوم: فشار کلیدهای جانبی را به سیگنال الکتریکی تبدیل و به برد منتقل می‌کند. در برخی مدل‌ها حسگر اثر انگشت کناری نیز در همین مجموعه یا مسیر مجاور قرار دارد.
• فلت حسگر اثر انگشت، NFC یا شارژ بی‌سیم: در مدل‌های پشتیبانی‌شده، کویل و حسگرها با مجموعه‌های انعطاف‌پذیر به برد متصل می‌شوند.
• فلت دوربین یا اجزای جانبی: دوربین‌ها و بعضی ماژول‌ها فلت کوتاه اختصاصی دارند؛ خرابی آن‌ها معمولاً با تعویض کامل همان ماژول بررسی می‌شود.

کابل کواکسیال آنتن که در برخی گوشی‌ها بین دو برد دیده می‌شود از نظر ساختار با فلت متفاوت است، هرچند در گفت‌وگوی تعمیرگاهی گاهی همه اتصالات باریک «فلت» نامیده می‌شوند. همین تفاوت نام‌گذاری یکی از دلایل سفارش قطعه اشتباه است.

نشانه‌های احتمالی خرابی فلت نمایشگر

فلت نمایشگر آسیب‌دیده می‌تواند باعث تصویر متناوب، قطع تصویر با تغییر فشار یا وضعیت بدنه، پرش، خطوط رنگی، لکه یا اختلال لمس شود. بااین‌حال هیچ‌یک از این علائم به‌تنهایی خرابی فلت را قطعی نمی‌کند:

• خطوط ثابت و لکه جوهری پس از ضربه بیشتر می‌توانند از شکستگی خود پنل باشند؛
• تصویر سالم همراه با لمس ناقص ممکن است به لایه تاچ، کانکتور، نرم‌افزار یا محافظ صفحه مربوط باشد؛
• صفحه کاملاً سیاه با زنگ‌خوردن گوشی می‌تواند از پنل، فلت، کانکتور یا مدار تغذیه نمایشگر ناشی شود؛
• قطع‌و‌وصل با خم‌کردن بدنه نشانه مفیدی است، اما نباید برای تکرار آن گوشی را عمداً خم یا روی نمایشگر فشار داد.

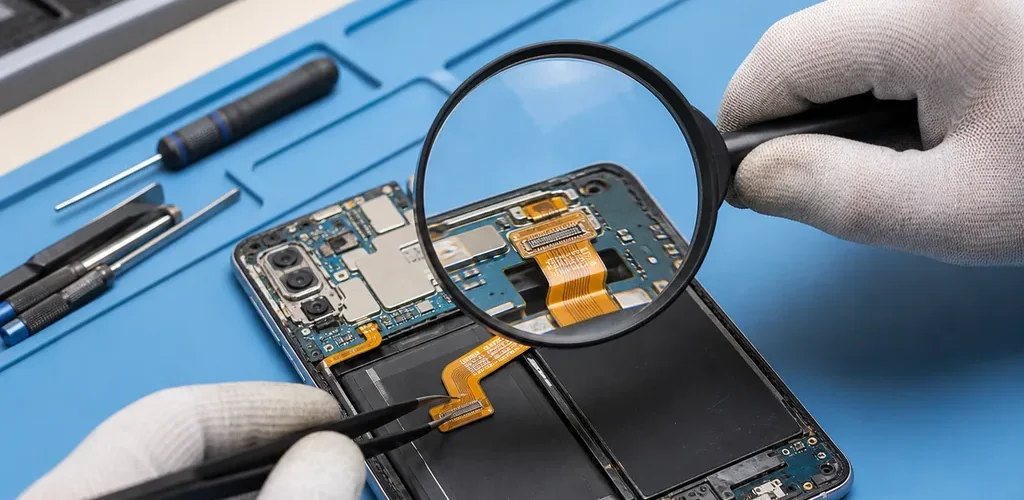

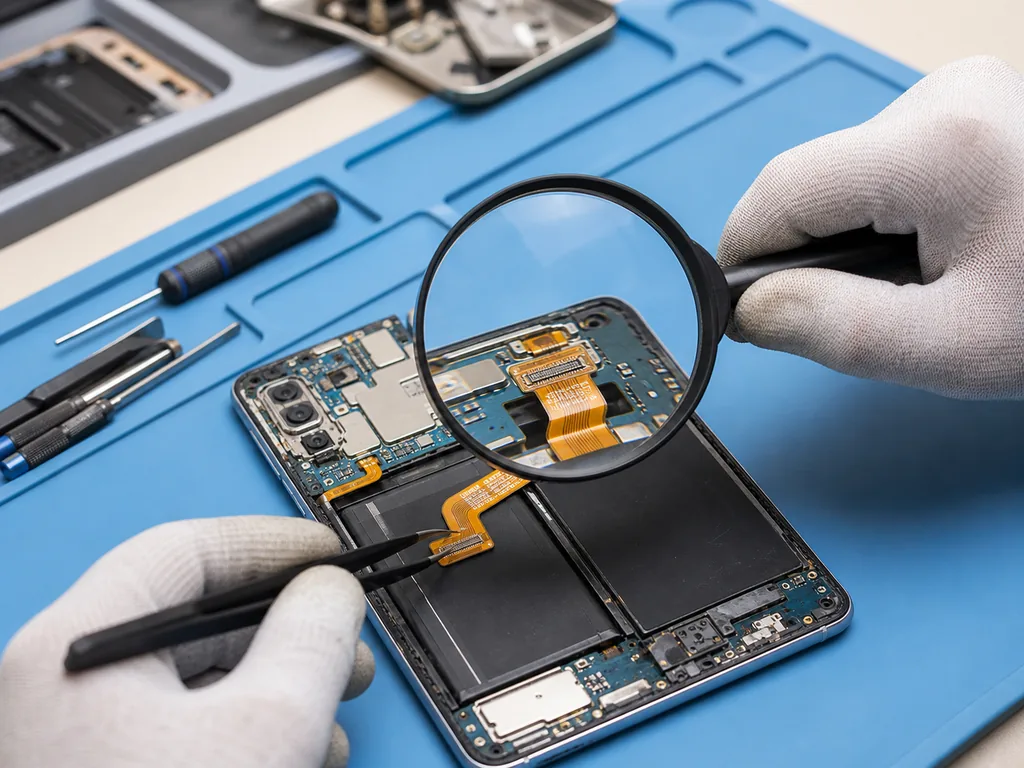

در رویه تعمیرگاهی، ابتدا آثار ضربه و رطوبت بررسی می‌شود؛ سپس کانکتور و فلت زیر بزرگ‌نمایی دیده می‌شوند و در صورت امکان، دستگاه با نمایشگر سالم و دقیقاً سازگار تست می‌شود. مقاله تست فلت LCD سالم پیش از تعویض جزئیات بیشتری درباره کنترل دیداری و تست پیوستگی دارد.

علائم خرابی فلت یا مجموعه شارژ

شارژ متناوب، قطع ارتباط USB با رایانه، کار نکردن OTG، شارژ فقط در یک زاویه یا اختلال میکروفن پایین ممکن است به برد شارژ، فلت رابط یا خود درگاه مربوط باشد. اما پیش از باز کردن گوشی باید موارد ساده‌تر حذف شوند:

1. کابل و آداپتور سالم و سازگار دیگری را امتحان کنید.
2. داخل درگاه را بدون ابزار فلزی از نظر پرز یا آلودگی قابل مشاهده بررسی کنید.
3. پیام رطوبت را جدی بگیرید و گوشی خیس را شارژ نکنید.
4. شارژ بی‌سیم، اگر مدل پشتیبانی می‌کند، فقط برای مقایسه مسیر شارژ مفید است و خرابی دقیق قطعه را ثابت نمی‌کند.

راهنمای رسمی Samsung درباره مشکلات شارژ توصیه می‌کند ابتدا کابل و شارژر بررسی شوند، درگاه مرطوب شارژ نشود و برای تمیزکردن آن جسم وارد پورت نشود. بنابراین هشدار رطوبت یا شارژ نشدن، دلیل کافی برای خرید فوری فلت نیست.

اگر پس از حذف کابل، آداپتور، آلودگی و رطوبت هنوز اختلال وجود دارد، تعمیرکار می‌تواند درگاه، برد پایینی، فلت رابط، کانکتورها و مسیرهای تغذیه را مرحله‌به‌مرحله بررسی کند. برای درک تفاوت دو قطعه، راهنمای تفاوت فلت شارژ و فلت اتصال مفید است.

نشانه‌های خرابی فلت پاور و ولوم

اگر یکی از کلیدها کلیک مکانیکی طبیعی دارد اما فرمان ثبت نمی‌شود، فلت کلید یا اتصال آن می‌تواند معیوب باشد. ثبت فرمان بدون لمس، گیرکردن صدا، بازشدن منوی خاموش‌کردن یا راه‌اندازی مجدد ناخواسته نیز ممکن است از کلید فرورفته، آلودگی، پارگی فلت یا اتصال کوتاه در مجموعه کلید باشد.

پیش از نتیجه‌گیری، قاب محافظ را بردارید و مطمئن شوید روی کلید فشار دائمی وارد نمی‌کند. همچنین تفاوت میان «کلید از نظر مکانیکی گیر کرده» و «مدار فرمان خراب است» باید مشخص شود. در مدل‌هایی که حسگر اثر انگشت با کلید پاور یکپارچه است، تعویض مجموعه ممکن است ملاحظات سازگاری یا کالیبراسیون داشته باشد.

خرابی فلت با خرابی سوکت یا کانکتور چه تفاوتی دارد؟

نشانه نهایی ممکن است یکسان باشد، اما محل عیب متفاوت است. ترک یا پارگی روی مسیر فلت، تاخوردگی تیز، جداشدن لایه‌ها و سیاهی ناشی از خوردگی به نفع خرابی خود فلت هستند. پین خمیده، ضامن شکسته، آلودگی داخل کانکتور یا لق‌شدن پایه کانکتور روی برد، عیب اتصال را محتمل‌تر می‌کند.

فشار دادن کانکتور در حالی که باتری متصل است روش تست ایمن نیست. اتصال کج یا تماس اتفاقی می‌تواند پین‌ها را خم کند یا به مدار آسیب بزند.

تفاوت خرابی فلت با ایراد برد

برد اصلی تغذیه و پردازش بسیاری از بخش‌ها را کنترل می‌کند؛ بنابراین ایراد آن می‌تواند شبیه خرابی فلت دیده شود. اگر قطعه و فلت سالمِ هم‌مدل همان علامت را نشان می‌دهند، ولتاژ یا سیگنال لازم در کانکتور وجود ندارد، دستگاه جریان غیرعادی می‌کشد یا چند عملکرد نامرتبط هم‌زمان مختل شده‌اند، بررسی برد جدی‌تر می‌شود.

برای مثال، شارژ نشدن ممکن است از درگاه، برد شارژ، فلت اتصال، باتری، آی‌سی شارژ یا مسیر USB باشد. تصویر نداشتن نیز می‌تواند به نمایشگر، فلت، کانکتور، فیلترهای مسیر یا مدار تغذیه پنل مربوط شود. تعویض فلت بدون اندازه‌گیری فقط یکی از احتمال‌ها را امتحان می‌کند.

تست برد به نقشه یا اطلاعات مدل، مولتی‌متر، منبع تغذیه، میکروسکوپ و تجربه اندازه‌گیری نیاز دارد. پراب‌زدن تصادفی روی دستگاه روشن می‌تواند اتصال کوتاه ایجاد کند؛ این بخش باید به تعمیرکار مسلط به عیب‌یابی برد سپرده شود.

ضربه، رطوبت و بازشدن گوشی چگونه به فلت آسیب می‌زنند؟

• ضربه و خمیدگی: کشش ناگهانی یا تغییر شکل فریم می‌تواند مسیر مسی را ترک دهد، حتی اگر عایق بیرونی سالم به نظر برسد.
• رطوبت: خوردگی در پین‌ها و کانکتورها مقاومت اتصال را بالا می‌برد و گاهی پس از خشک‌شدن ظاهری نیز ادامه پیدا می‌کند.
• بازکردن غیراصولی: ابزار فلزی، کشیدن از خود کابل، بازکردن کانکتور از سمت اشتباه یا بلندکردن قطعه بدون توجه به فلت پنهان، پارگی ایجاد می‌کند.
• گرمای نامتناسب: هیتر کنترل‌نشده می‌تواند چسب، عایق فلت یا قطعات پلاستیکی کانکتور را تغییر شکل دهد.
• مسیرگذاری اشتباه: قرار گرفتن فلت روی لبه تیز، زیر پیچ یا میان قاب باعث فشار مداوم و خرابی زودرس می‌شود.
• باتری متورم: فشار باتری می‌تواند کابل‌های اطراف، قاب و کانکتورها را تحت تنش قرار دهد و باید پیش از ادامه تعمیر بررسی شود.

تست‌های اولیه و امن پیش از تعویض

آزمون‌هایی که کاربر می‌تواند انجام دهد

1. گوشی را یک‌بار به‌طور عادی راه‌اندازی مجدد کنید و زمان و شرایط بروز عیب را ثبت کنید.
2. برای مشکل شارژ، کابل و آداپتور سالم دیگری را امتحان و پیام‌های رطوبت یا USB را یادداشت کنید.
3. برای مشکل کلید، قاب محافظ را بردارید و گیر مکانیکی را بدون فشار زیاد بررسی کنید.
4. با Samsung Members، در مدل‌های پشتیبانی‌شده، آزمون‌های در دسترس نمایشگر، لمس، باتری یا USB را اجرا کنید.
5. از اطلاعات مهم نسخه پشتیبان بگیرید؛ خرابی متناوب ممکن است کامل شود.

آزمون‌هایی که نیازمند بازکردن دستگاه‌اند

بازرسی فلت و کانکتور، جا زدن مجدد، تست پیوستگی و امتحان قطعه سالم نیازمند باز کردن گوشی است. قبل از قطع یا وصل هر فلت، دستگاه باید خاموش و باتری از مدار جدا شود. روش بازکردن، ترتیب پیچ‌ها و محل فلت‌ها میان مدل‌های Galaxy متفاوت است. Samsung در برنامه رسمی Self‑Repair درگاه شارژ نیز بر استفاده از راهنمای اختصاصی مدل و جداکردن اتصالات در ترتیب مشخص تأکید می‌کند.

برای تست تخصصی، تعمیرکار معمولاً این ترتیب را دنبال می‌کند: بررسی دیداری زیر بزرگ‌نمایی، کنترل کانکتور و آثار مایع، تست با مجموعه سالم و دقیقاً هم‌مدل، سپس اندازه‌گیری مسیرهای مرتبط. نتیجه یک تست باید با نشانه قبلی مقایسه شود؛ صرف روشن‌شدن گوشی پس از لمس کانکتور، تشخیص نهایی نیست.

چه زمانی فلت باید تعویض شود؟

تعویض زمانی منطقی است که یکی از این شواهد وجود داشته باشد:

• پارگی، سوختگی، خوردگی شدید یا جداشدن لایه‌های فلت دیده می‌شود؛
• تست پیوستگی، قطع مسیر را با روش صحیح و در حالت بدون تغذیه نشان می‌دهد؛
• قطعه سالم و دقیقاً سازگار، عیب را برطرف می‌کند و کانکتور و برد سالم‌اند؛
• فلت همراه ماژول معیوب است و سازنده یا ساختار قطعه، تعویض مجموعه را ایجاب می‌کند.

شماره مدل کامل، کد برد، جهت کانکتور، تعداد پین و نسخه 4G/5G ممکن است در سازگاری مؤثر باشند. شباهت ظاهری کافی نیست. پس از نصب نیز تمام عملکردهای مرتبط—شارژ، انتقال داده، میکروفن، لمس، تصویر، کلیدها یا حسگر—باید پیش از چسباندن نهایی آزمایش شوند.

اشتباهات رایج در تشخیص خرابی فلت

• خرید فلت فقط براساس نام خانواده گوشی و بدون کنترل کد دقیق مدل؛
• نسبت‌دادن هر مشکل شارژ به برد شارژ و نادیده‌گرفتن کابل، آداپتور، رطوبت و آلودگی پورت؛
• نسبت‌دادن هر خط تصویر به فلت و ندیدن شکستگی داخلی پنل یا عیب برد؛
• تست کانکتور با باتری متصل یا استفاده از ابزار فلزی روی دستگاه روشن؛
• تا زدن فلت جدید، کشیدن کابل از بدنه یا فشار دادن کانکتور خارج از محور؛
• بستن کامل گوشی پیش از تست همه عملکردهای وابسته؛
• تعویض چند قطعه هم‌زمان؛ چون مشخص نمی‌شود کدام تغییر واقعاً عیب را برطرف کرده است.

پرسش‌های متداول

آیا خرابی فلت می‌تواند گوشی سامسونگ را کاملاً خاموش کند؟

بسته به نوع فلت ممکن است مسیر تغذیه یا فرمان پاور مختل شود، اما خاموشی کامل علل دیگری مانند باتری، کانکتور، اتصال کوتاه یا برد نیز دارد. پیش از تعویض باید جریان‌کشی و مسیر مربوط بررسی شود.

آیا با فشار دادن قاب می‌توان خرابی فلت را تشخیص داد؟

تغییر موقت عملکرد با فشار یک سرنخ است، نه تشخیص قطعی. فشار ممکن است کانکتور، ترک برد یا خود پنل را نیز موقتاً تحت‌تأثیر قرار دهد و حتی آسیب را بیشتر کند.

فلت شارژ و سوکت شارژ یک قطعه هستند؟

در همه مدل‌ها نه. ممکن است درگاه USB روی برد پایینی باشد و یک فلت رابط آن را به برد اصلی وصل کند. نام فروشگاهی قطعه را با تصویر، کد مدل و ساختار دستگاه تطبیق دهید.

آیا فلت پاره‌شده قابل تعمیر است؟

بعضی مسیرها با تجهیزات میکروسولدینگ قابل ترمیم‌اند، اما دوام، تعداد لایه‌ها، محل خم‌شدن و هزینه کار تعیین‌کننده‌اند. برای قطعه‌ای که نمونه سالم آن موجود است، تعویض اصولی اغلب قابل‌پیش‌بینی‌تر است.

چرا فلت جدید هم مشکل را حل نکرد؟

ممکن است قطعه ناسازگار یا معیوب باشد، کانکتور آسیب دیده باشد، عیب روی برد یا ماژول مقصد قرار داشته باشد یا خرابی اولیه اشتباه تشخیص داده شده باشد. نتیجه باید با قطعه تست‌شده و اندازه‌گیری مسیر بررسی شود.

آیا تعویض فلت اطلاعات گوشی را پاک می‌کند؟

خود تعویض فلت حافظه را پاک نمی‌کند، اما هر تعمیر سخت‌افزاری ریسک دارد. اگر دستگاه روشن می‌شود، پیش از تحویل آن نسخه پشتیبان تهیه کنید.

جمع‌بندی: قطعه را بعد از اثبات مسیر خرابی بخرید

نشانه‌های خرابی فلت سامسونگ با خرابی نمایشگر، کانکتور، سوکت و برد هم‌پوشانی دارند. مسیر درست از ثبت علامت، حذف علت‌های ساده، بررسی دیداری و تست با قطعه سالم شروع می‌شود. تعویض فقط زمانی انجام شود که پارگی یا قطع مسیر تأیید شده، یا آزمون قطعه هم‌مدل عیب را به فلت محدود کرده باشد.
